产品概述

超声波物(液)位计是一种非接触式、高可靠性、高性价比、易安装维护的现场测量设备,适用于液体、浆料、固体的测量，在水处理、市政、化工、冶金、机械制造等行业广泛应用。

产品原理

超声波物(液)位计在组合单元和电子元件的功能控制下，向被测物体发射20KHz以上的声波，被物体表面部分反射的回波由探头接收并转换为电信号，从超声波发射到重新被接收，其时间与距离成正比。通过检测该时间，并根据已知的声速计算出被测距离，从而可以计算得出物位值。

防护等级

如图如何确保安装满足IP68的要求：请确保密封头未受损。请确保本

仪电缆未受损。请确保所使用的电缆符合电气连接规范的要求。在进

表完全满足防护等级IP68的要求，请确保电缆密封头的防水性。入电

气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①请拧紧电

缆密封头，见②请将未使用的电气接口用盲堵堵紧，见③

选型及应用

安装要求

对于拱形罐，仪表最好不要安装在罐顶中央，而是安装在罐顶半径的 1/2 或者 2/3 处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲，拱形罐顶就好像是一个凸 透镜，如果探头安装在凸透镜的焦点上，那么它就会接收到所有虚假回波。因此应该尽 量避免将传感器探头安装在拱形罐顶中央。

产品特点

1.非接触式连续测量，减少维护。

2.自动功率调整、增益控制、温度补偿。

3.先进的检测技术，丰富的软件功能适应各种复杂环境。

4.多种输出形式：可编程继电器输出、高精度 4-20mA 电流输出、Rs485 数字通信输出。

5.方向性好，穿透能力强，易于获得较集中的声能传输距离远。

应用案例

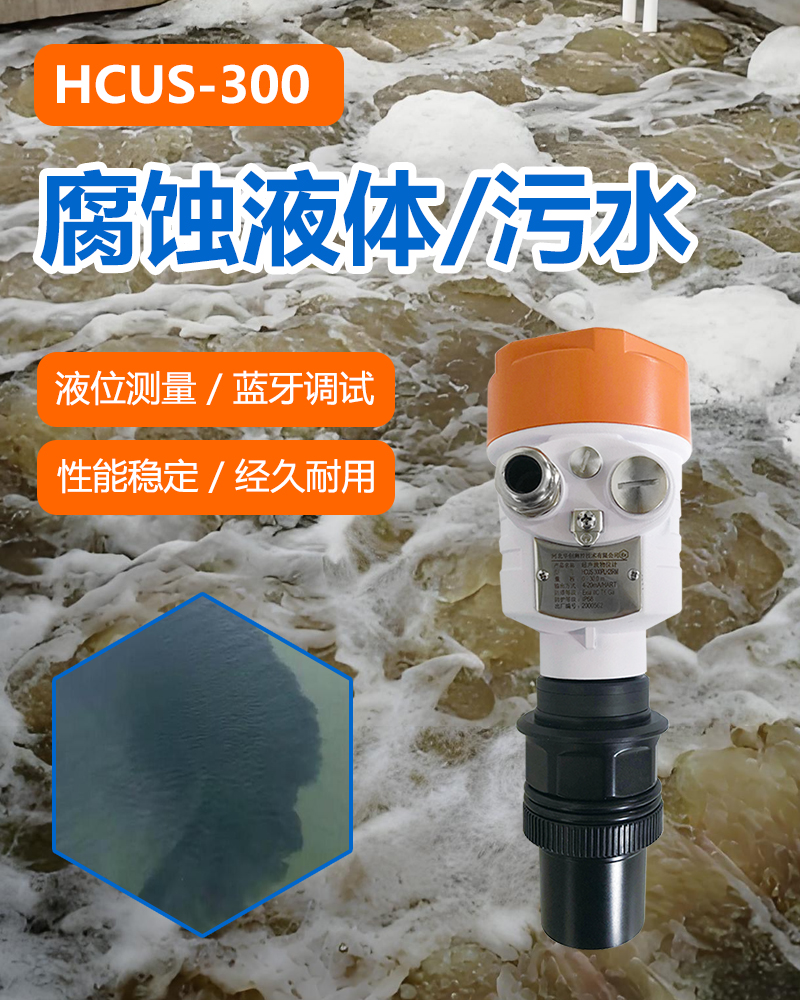

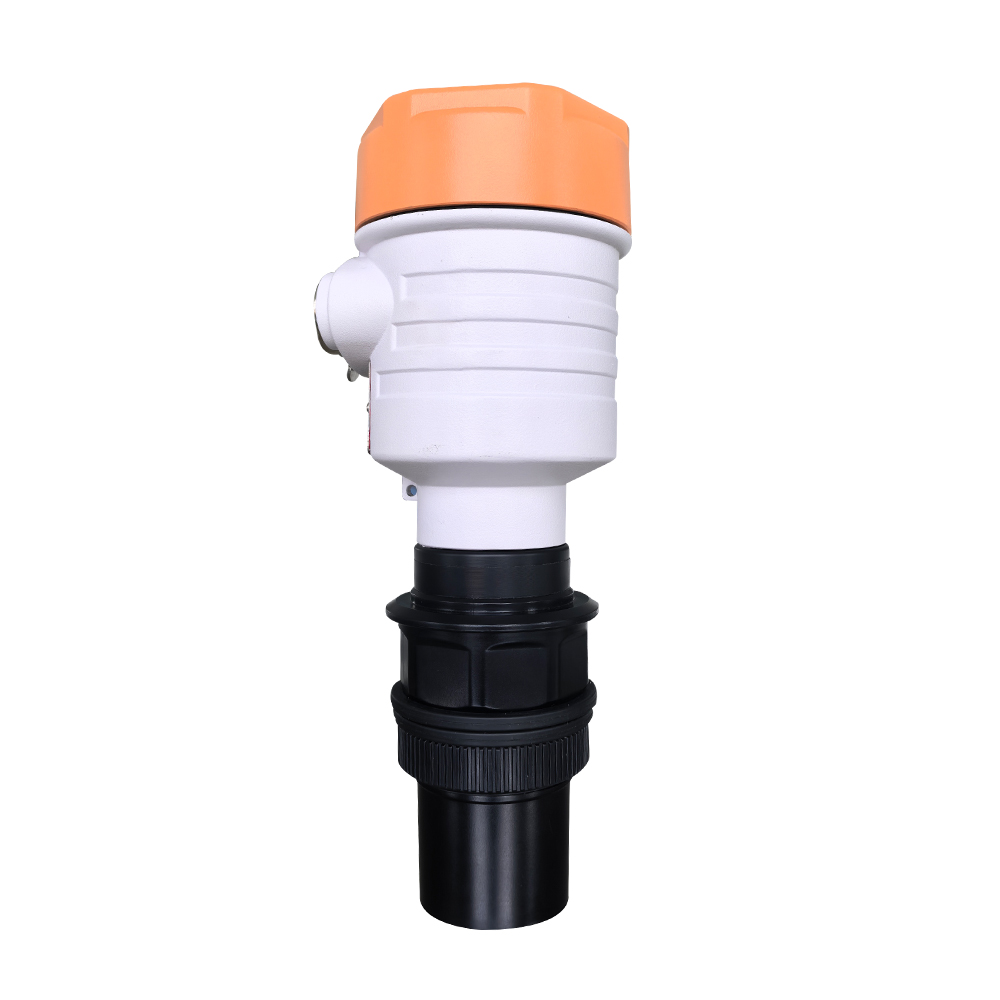

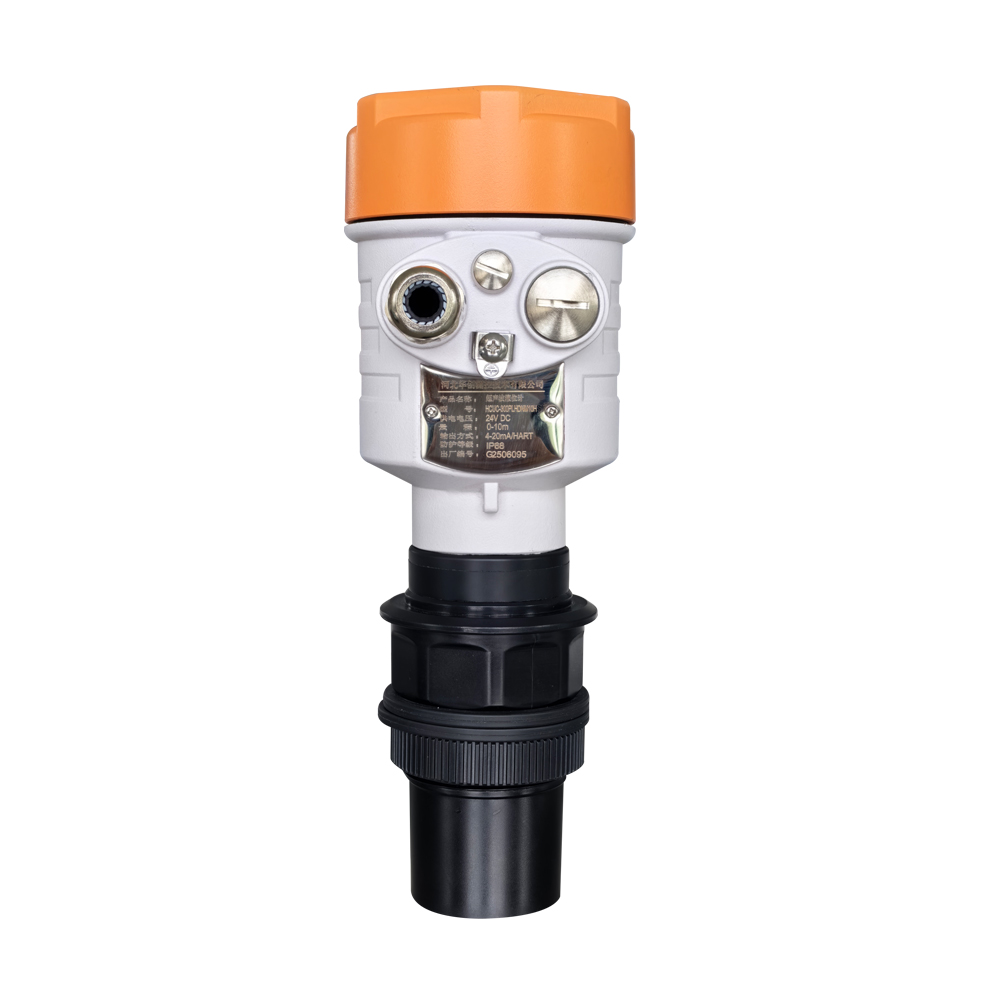

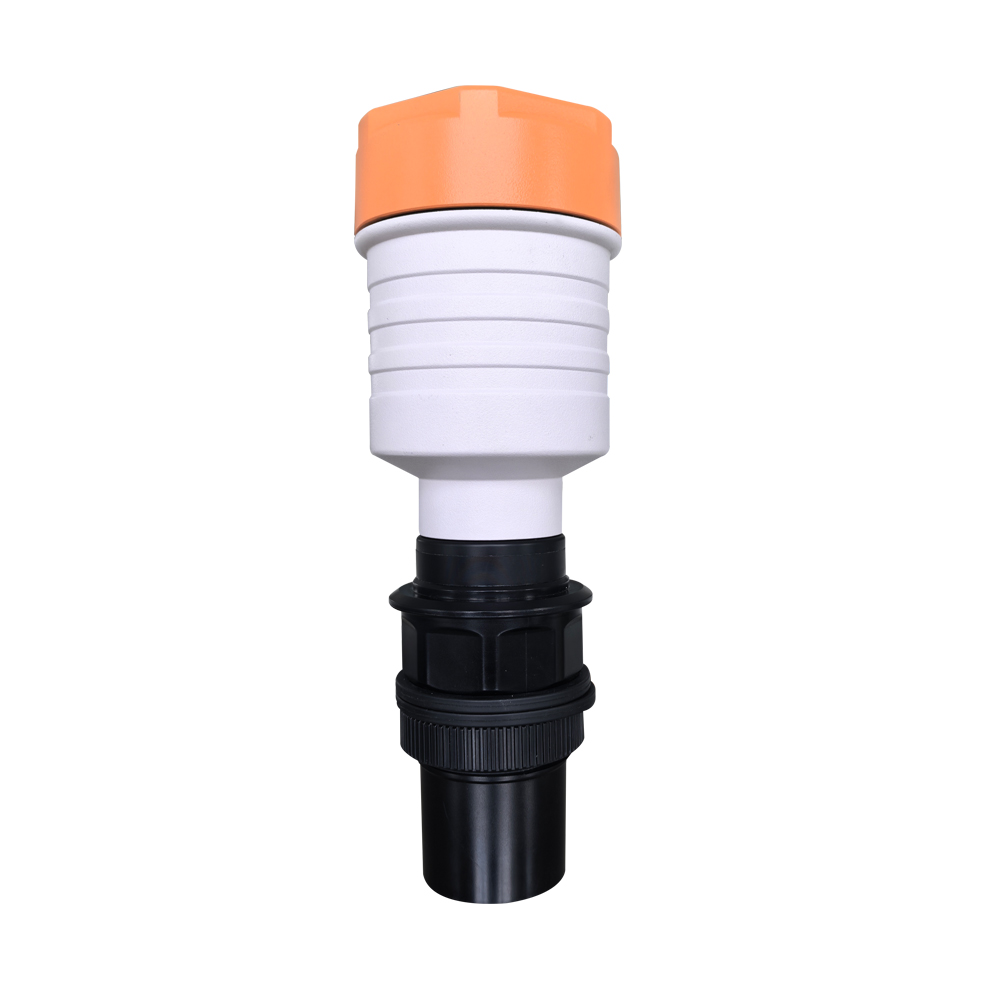

HCUS-300 一 体 式 超 声 波 仪 表 ， 是 HART 总 线 型 ， 输 出 方 式 为4-20mA+HART 总线。用于测量固体或液体。
