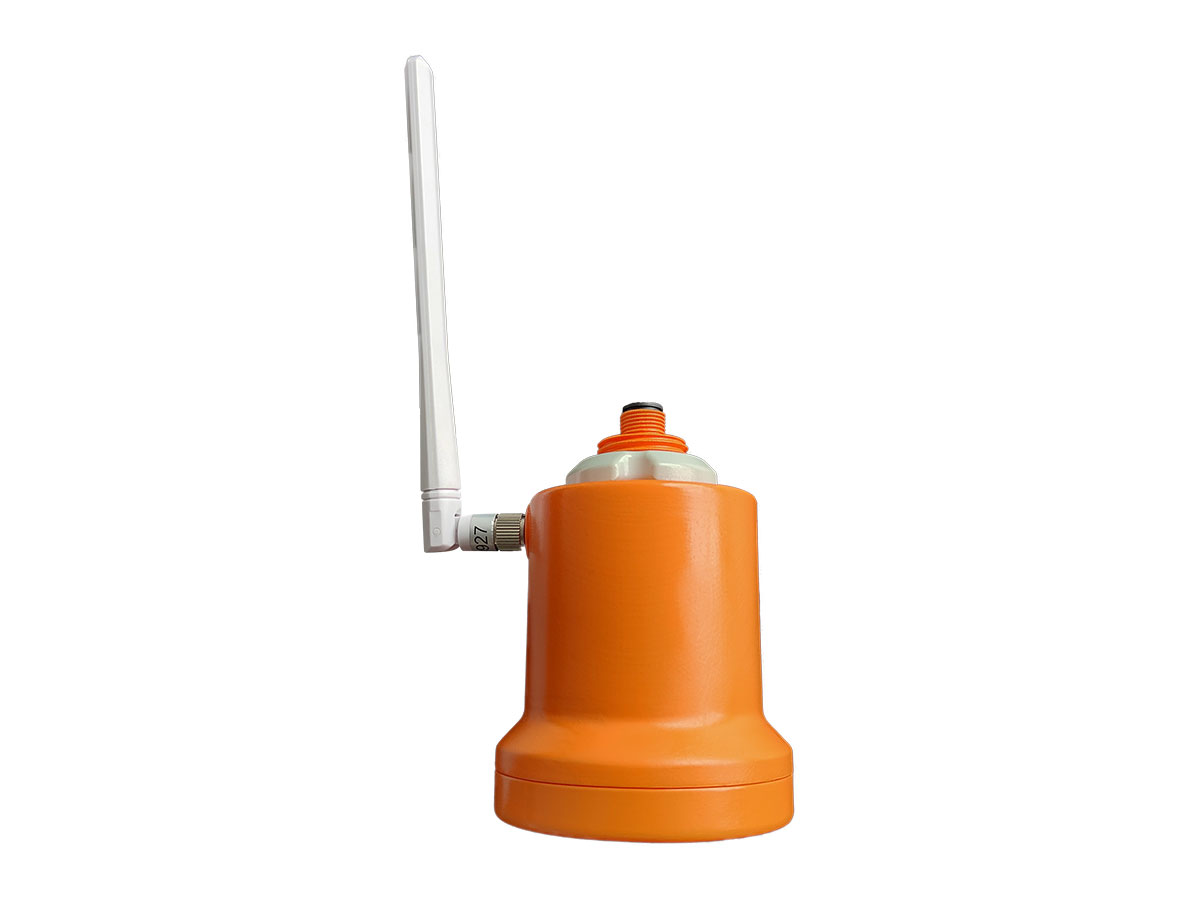

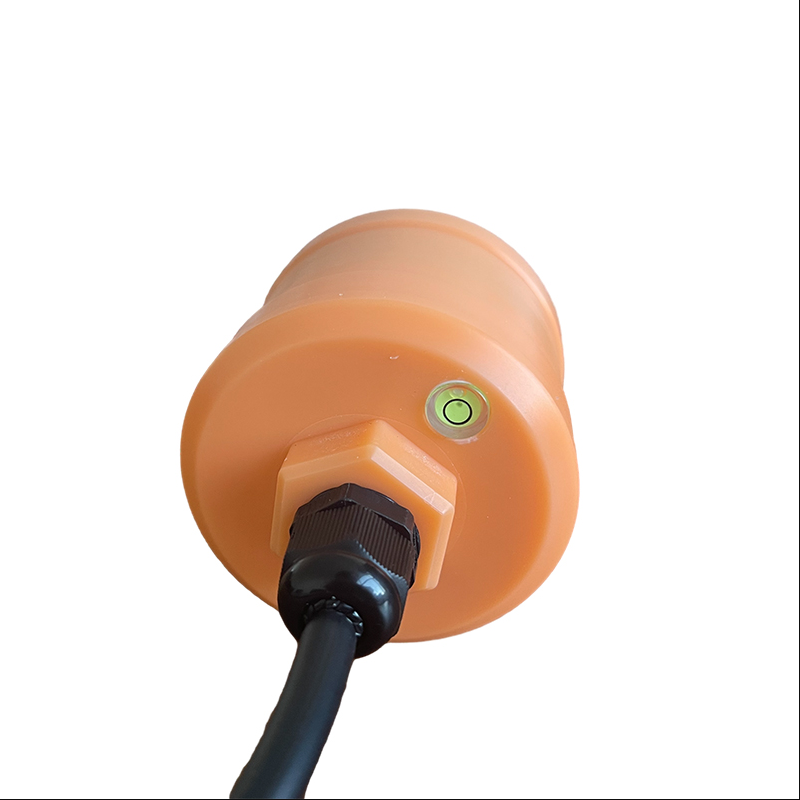

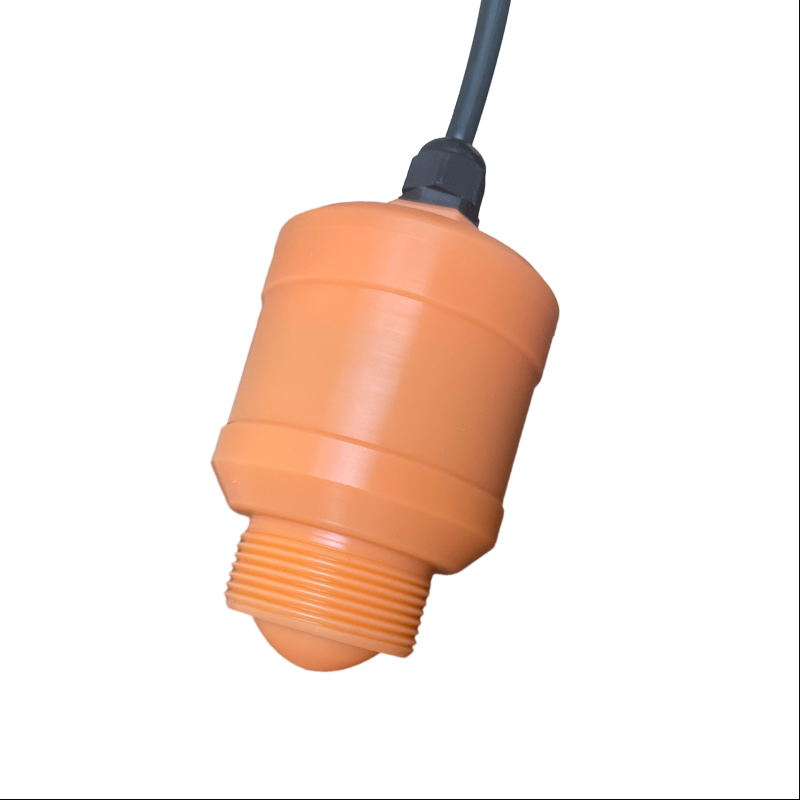

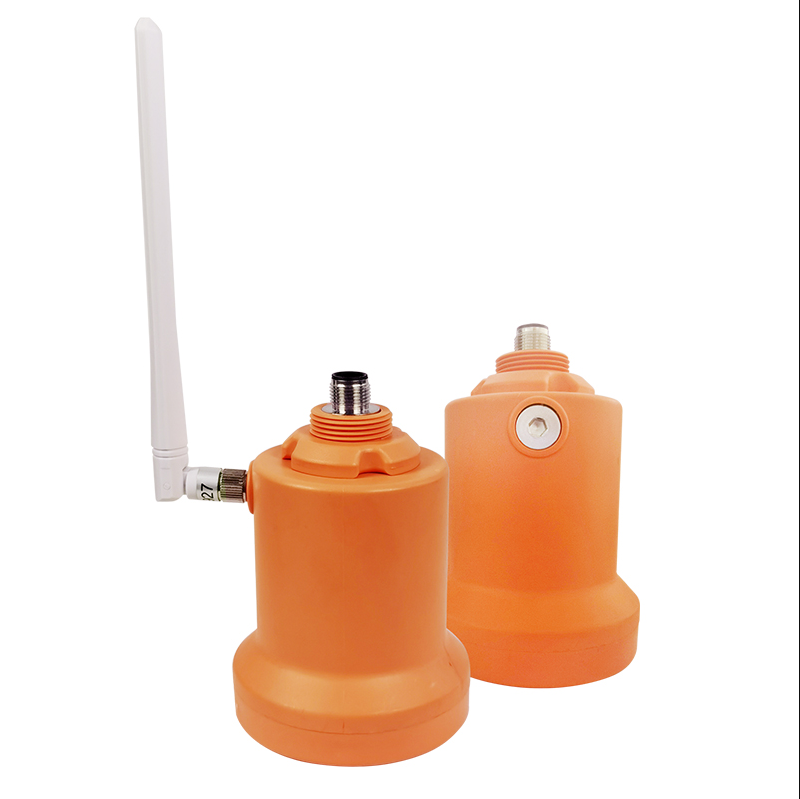

HCDAR-8H 河道水位测量-80G无线雷达水位计

  • 应 用:水位测量

  • 测量范围:0~30m

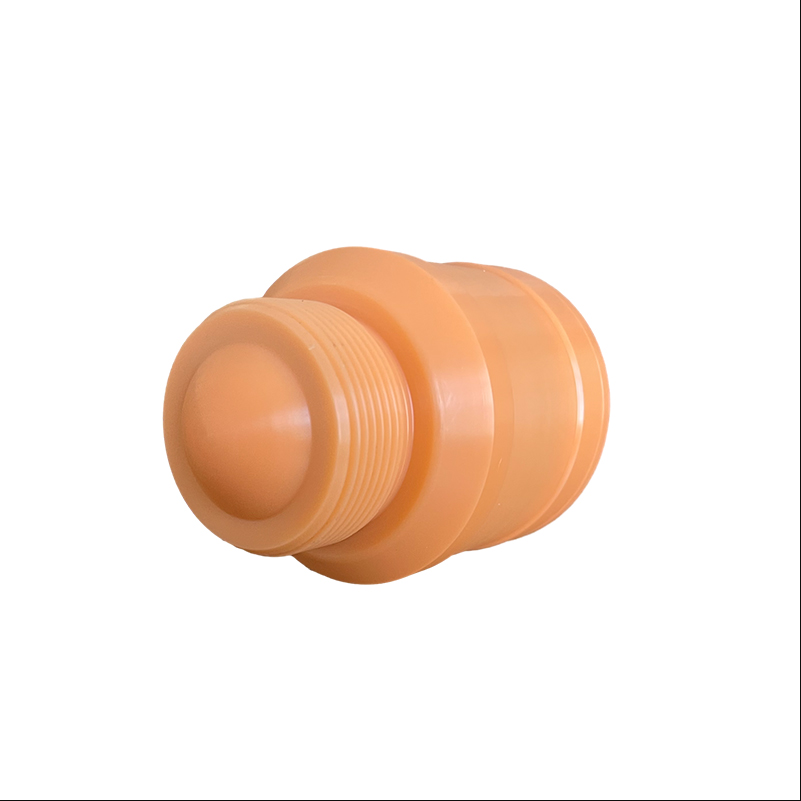

  • 天线类型:一体化透镜设计

  • 过程连接:支架安装

  • 环境温度:(-40~85)℃

  • 精度:±3mm

  • 输出信号:RS485 MODBUS-RTU 无线传输

  • 工作频率:(76 ~ 81)GHz

  • 防护等级:IP67

产品详情




产品概述

HCDAR-8x系列是一种采用特殊毫米波(FMCW)技术的物位测量仪表。工作频率76-81GHz,输出信号有两线制(4-20)mA四线制(4-20)mA以及RS485最大量程达120m盲区最小至8cm。天线波束角度最小约3°对液体、固体和粉尘物料都能实现精确的测量。


产品原理

HCDAR-8x系列发射一个频率随时间线性变化的微波信号,微波遇物料后反射回来的信号和发射信号通过"混频器”进行混频。两者的差频与雷达到反射面的距离成正比,通过FFT变换,得到所需的距离信息。


选型及应用


应用行业


应用案例

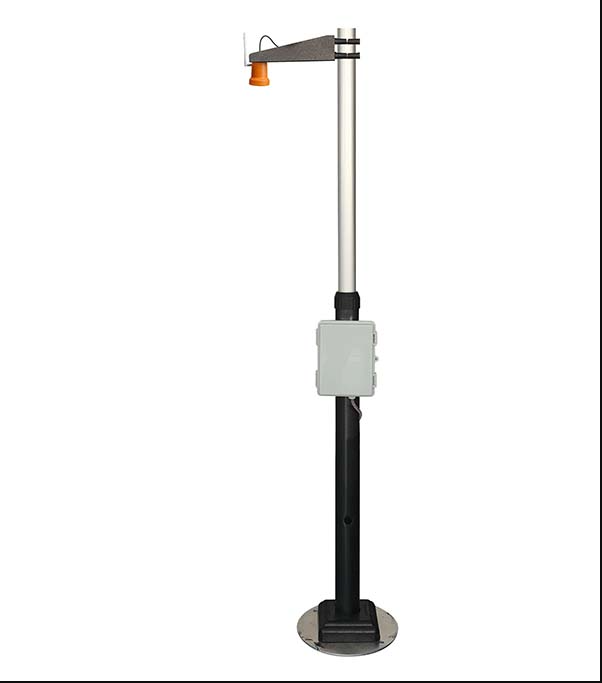

适用河道、湖泊等的水位测量,天线波束角小,体积小轻便。
