一、应用场景

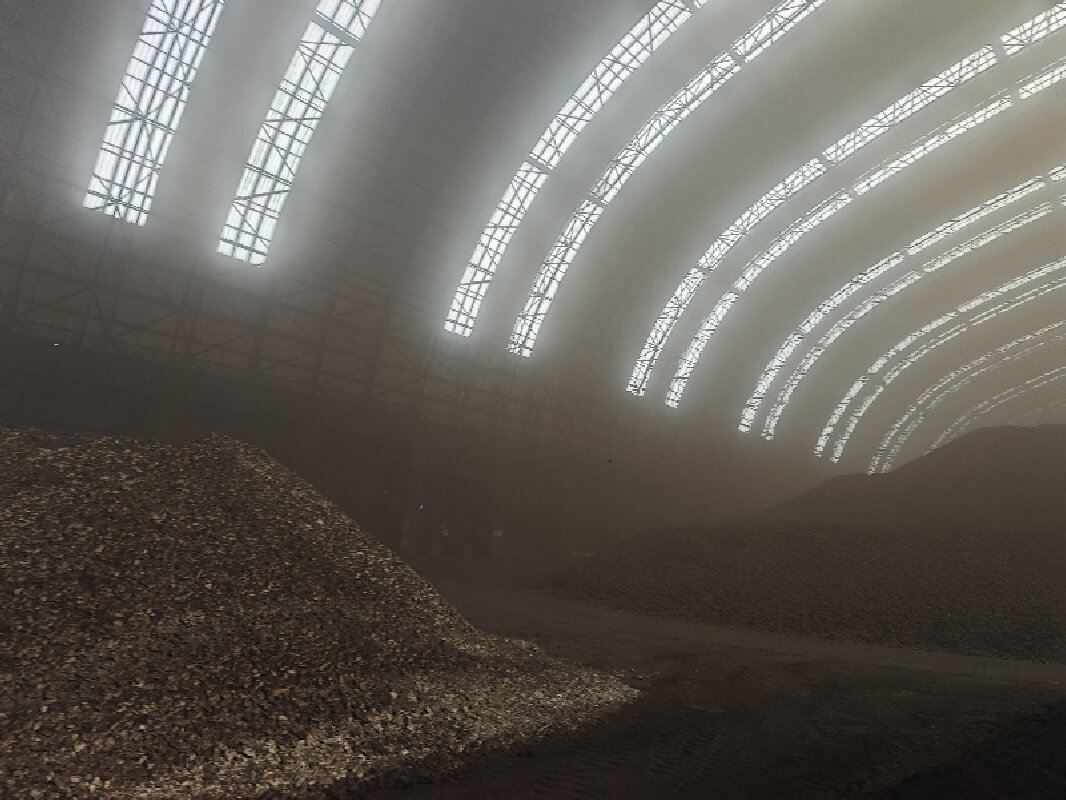

本方案适用于矿山行业地面及洗选环节的各类储料料仓，涵盖金属矿、非金属矿开采加工环节的精矿仓、矿粉仓、骨料仓、矸石仓、成品料仓等筒仓、料斗、大型储料仓，同时适配砂石骨料厂、矿粉加工车间等作业环境的料仓监测需求。存储物料包括各类金属矿粉、非金属矿粉、砂石骨料、矸石等颗粒状、粉状矿山原料，满足多类型、多工况的料位监测需求。
二、核心挑战
矿山行业地面及洗选环节料仓监测工况恶劣、环境复杂，核心面临以下六大挑战：
1. 超高粉尘干扰：矿山原料装卸、输送、破碎过程中产生高浓度粉尘，粉尘会严重吸收、散射测量信号，导致普通传感器数据失真、测量精度大幅下降。
2. 强冲击与振动：矿山破碎、输送设备作业产生持续强振动，仓体及内部结构共振易造成传感器偏移、损坏，影响测量稳定性和设备使用寿命。
3. 复杂环境影响：露天料仓面临高温暴晒、淋雨、低温冻融等极端环境变化，洗选车间存在水汽、湿度大等问题，对设备防护、耐温性能要求严苛。
4. 仓内工况复杂：料仓内部爬梯、支架、卸料装置等结构易产生虚假回波，干扰测量信号；矿料入仓后易形成 “山峰状” 凹凸料面，传统设备难以精准测量实际物料体积。
5. 物料特性多变：矿山物料介电常数、密度差异大，部分物料含水分易挂壁、结块，部分物料流动性强易形成料面塌陷，对测量设备的适应性提出高要求。
6. 安全管理严苛：人工巡检面临高空坠落、料仓垮塌、粉尘吸入等安全风险，行业法规要求实现料仓无人化、远程化管控，杜绝人工现场高频次巡检作业风险。
三、方案架构

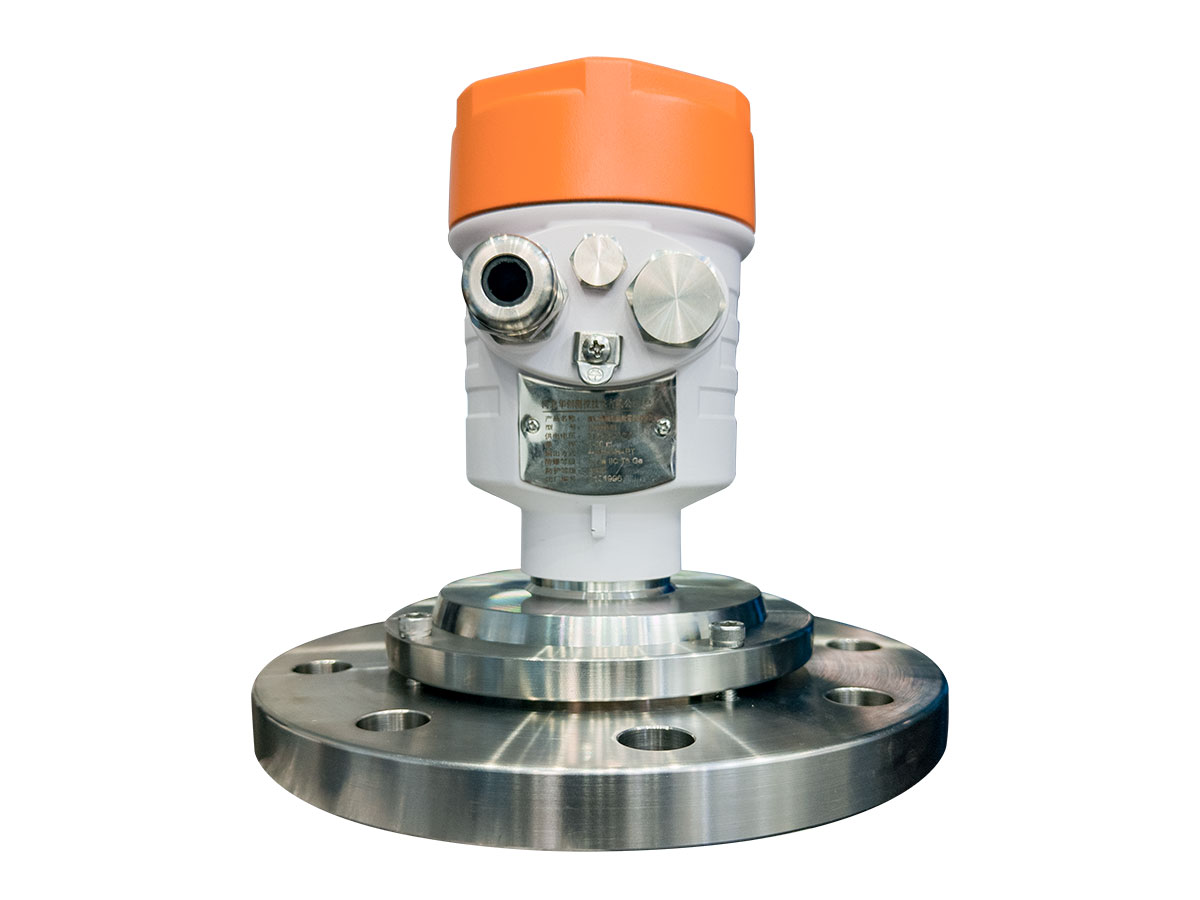

本方案以80G 高频雷达物位计为核心，搭配工业级 PLC 控制系统、矿山专用上位机软件、多维度报警装置及环境监测模块，构建 “感知 - 传输 - 处理 - 展示 - 预警” 一体化的矿山料仓无人值守智能监控系统，完全适配矿山地面及洗选环节抗粉尘、抗振、耐复杂环境的严苛要求。

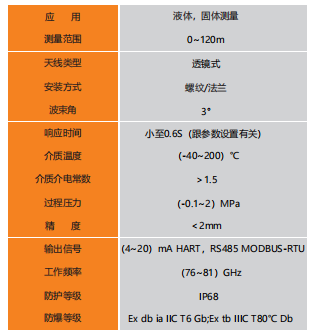

专为工业恶劣工况设计，核心参数完全适配矿山地面及洗选环节料仓监测需求：
测量范围：0-120m，适配矿山大型高料仓；
精度与分辨率：±2mm，分辨率 1mm，可精准捕捉凹凸料面实际高度，还原物料真实体积；
工作环境：温度 - 40℃-200℃，耐受露天高温、低温及车间局部高温环境；
防护等级：IP68，防尘、防水、防浸泡，适配洗选车间高湿度、露天淋雨工况；
防爆等级：Ex db ia IIC T6 Gb;Ex tb IIC T80℃ Db，满足洗选车间易燃易爆粉尘环境要求；
抗干扰能力：波束角 3°，透镜式天线搭配专用滤波算法，可穿透高浓度矿山粉尘，有效抑制仓内结构虚假回波；
信号输出：支持（4-20）mA HART/RS485 MODBUS-RTU，适配工业标准信号传输；
抗振性能：高强度外壳设计，耐受矿山设备作业产生的持续振动，避免传感器偏移、损坏。
采用西门子系列 PLC，适配矿山地面及洗选车间工业环境，实现三大核心功能：
数据逻辑运算：对接雷达物位计及环境传感器数据，结合料仓参数精准计算物料体积、重量；
阈值智能判断：可自定义料位上下限阈值（如上限 85%、下限 15%），精准识别料位异常状态；
控制指令输出：与矿山给料机、卸料阀、皮带机等输送设备联动，实现自动补料、停机，构建闭环控制体系。
定制开发适配矿山地面及洗选环节生产管理要求的上位机系统，支持工业环网接入，核心功能：
实时数据显示：大屏可视化展示各料仓料位、温度、湿度等数据，支持多仓同时监控，数据刷新无延迟；
历史数据管理：存储料位、报警、设备操作记录，存储周期≥3 年，支持历史曲线查询、数据导出，满足矿山生产台账管理要求；
远程访问：支持调度中心、移动端远程查看料仓状态，实现异地管控、无人值守；
生产调度辅助：根据料位实时数据自动生成补料、卸料建议，辅助矿山优化生产排产，提升生产效率。
适配矿山多场景报警需求，实现分级预警、快速响应，报警响应时间≤10 秒：
现场报警：工业级声光报警器，安装于料仓附近及调度室，声光双重预警，适配车间、露天等不同照明环境；
远程报警：短信 / 平台报警模块，料位异常时自动向管理人员、调度员推送报警信息，确保第一时间知晓；
联动报警：料位超上限 / 下限时，自动触发输送设备停机 / 启动，同时联动现场通风、除尘设备，规避溢料、粉尘扩散等问题。
与雷达物位计协同，实现料仓全工况综合监测，包含：
温湿度传感器：监测料仓内及周边温度、物料湿度，预防物料结块、返潮；
振动传感器：监测仓体及输送设备振动情况，预警设备故障、仓体变形；
粉尘浓度传感器：监测料仓周边粉尘浓度，超标时联动除尘设备，改善作业环境。

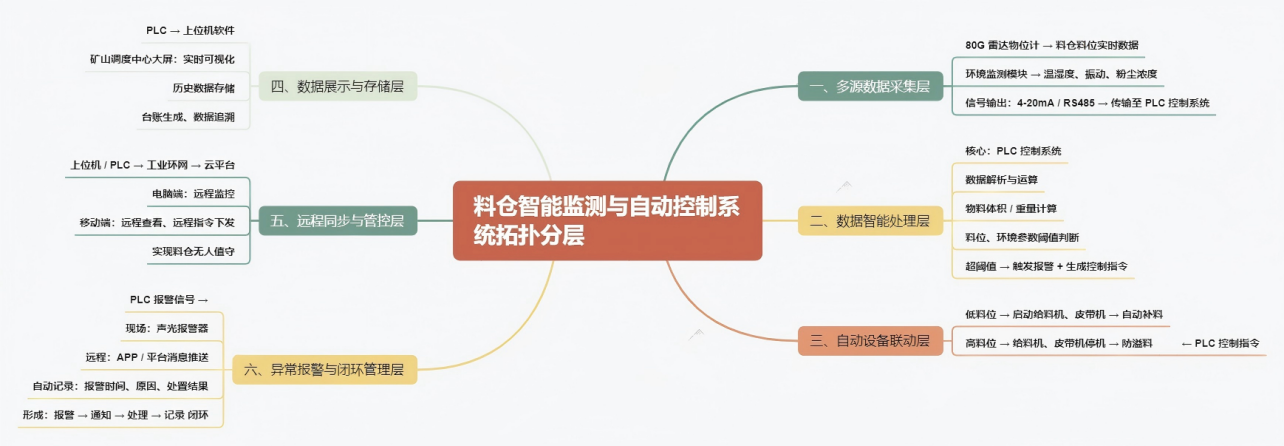

结合矿山地面及洗选环节生产管理规范，设计标准化、智能化的无人值守工作流程，全程规避人工现场操作风险：
1. 多源数据采集：80G 雷达物位计实时采集料仓料位数据，环境监测模块同步采集温湿度、振动、粉尘浓度等数据，通过 4-20mA/RS485 信号传输至 PLC 控制系统；
2. 数据智能处理：PLC 对采集数据进行精准运算，计算物料实际体积 / 重量，同时判断料位、环境参数是否超出预设阈值；若超出阈值，立即触发报警并生成设备控制指令；
3. 自动设备联动：低料位时自动启动给料机、皮带机进行补料，高料位时自动停机，从源头规避溢料、缺料等问题，保障生产连续性；
4. 数据展示与存储：上位机软件接收 PLC 传输的数据，在矿山调度中心大屏实时可视化展示，同时按生产管理要求存储历史数据，支持台账生成、数据追溯；
5. 远程同步与管控：数据通过工业环网传输至云平台，管理人员可通过电脑、移动端远程查看料仓实时状态，远程下发操作指令，实现无人值守；
6. 异常报警与处置：报警触发后，现场声光报警器立即启动，远程同步推送报警信息，系统自动记录报警时间、原因、处置结果，形成闭环管理，确保异常情况快速处置。
四、核心技术优势
针对矿山地面及洗选环节严苛工况，本方案依托核心设备技术优势，解决行业测量痛点，实现精准、稳定、长效的料位监测：
1. 高粉尘穿透技术：采用调频连续波（FMCW）核心技术，搭配 3° 窄波束角透镜天线，测量误差≤0.5%，可穿透高浓度矿山粉尘，精准捕捉凹凸料面真实高度，杜绝数据失真；
2. 强抗干扰与防虚假回波：内置专用滤波算法，可有效抑制仓内爬梯、支架等结构产生的虚假回波，确保测量数据精准有效；
3. 超高标准防护：IP68 防护等级 + Ex db ia IIC T6 Gb 防爆等级，防尘、防水、防易燃易爆粉尘，适配洗选车间高湿度、露天复杂环境及粉尘防爆要求；
4. 矿山工况适配逻辑：深度融合矿山地面及洗选环节生产流程，预设料位联动控制逻辑，可与现有输送、除尘、通风设备无缝对接，无需大规模改造现有生产系统；
5. 非接触式测量设计：无易损部件，传感器探头不易粘料、磨损，适配矿山多粉尘、物料易挂壁的工况，大幅降低设备故障概率。
五、企业服务优势
依托华创测控在工业测控领域的技术积累和行业经验，针对矿山地面及洗选环节提供定制化、全流程、高适配的服务体系，保障系统稳定落地、长效运行：
1. 强大的研发与技术攻关能力建设省级雷达物位测控研发中心、企业技术中心，与沈阳航空航天大学、华北理工大学等多所高校开展信号放大、滤波处理、粉尘穿透等多项关键技术攻关合作；拥有多项自主研发专利，可根据矿山料仓类型、物料特性、生产流程定制专属测量方案，解决个性化工况痛点。
2. 丰富的矿山相关合作经验产品已与河钢集团、攀钢集团、包钢集团等国内大型冶金、矿山企业达成深度合作，完成矿粉仓、骨料仓、成品料仓等数百个矿山相关料仓监测项目落地，熟悉矿山地面及洗选环节生产管理规范、现场施工要求及工况特点。
3. 矿山专属的全流程服务体系
售前：专业技术工程师上门勘查现场，根据料仓规格、物料特性、现有生产系统情况，提供定制化解决方案，出具设备选型及系统部署报告；
售中：严格按照工业施工标准进行设备安装、调试，严把品质关，提供设备合格证、防爆合格证等全套资料，交货周期灵活适配矿山生产计划；
售后：提供 7×24 小时应急服务，支持远程故障诊断、线上技术指导，地面设备实现现场快速维修；按矿山设备维护要求，提供定期巡检、校准服务，保障系统长期稳定运行。
4. 全国化的销售与服务网络
产品遍布全国 31 个省市自治区，在金属矿、非金属矿、砂石骨料等矿山主产区设立专属服务网点，可实现矿山现场问题24 小时内响应，偏远矿区 48 小时内现场到位，快速解决设备及系统运行问题。
六、为矿山企业带来的核心价值
本方案从安全、成本、效率、管理四大维度为矿山地面及洗选环节创造价值，既满足行业安全生产与管理要求，又实现降本增效、精益化生产，核心价值如下：
替代人工爬仓巡检、现场测量，彻底规避高空坠落、料仓垮塌、粉尘吸入等人工操作风险，符合矿山无人化作业的行业发展要求；
料位超上限时自动触发停机指令，避免矿料溢出导致的现场堆积、粉尘扩散等问题；超下限时自动补料，杜绝空仓导致的设备干磨、生产中断，从源头减少安全隐患；
粉尘浓度、温湿度等环境参数实时监测，超标时联动除尘、通风设备，改善现场作业环境，降低职业病发生概率。
精准测量料位（误差≤0.5%），彻底根除 “虚仓”“顶仓” 问题，避免矿料超装溢出、卸料不净导致的隐性损耗；某矿粉加工企业应用实例显示，可杜绝每月 2-3 次溢料浪费，单仓年节省物料成本超 5 万元；
有效避免矿料溢出导致的粉尘污染，规避环保处罚，同时减少粉尘治理设备的运行成本，符合矿山环保生产要求。
实现料仓 24 小时自动化、无人化监测，可替代 90% 的人工巡检工作，大型矿山（20 个以上料仓）可减少 3-5 名巡检人员，按矿山地面巡检员工资 6000 元 / 月计算，年直接节省人力成本 21.6-36 万元；
设备 5 分钟即可完成单仓精准盘点，盘点效率较人工提升 10 倍以上，大幅缩短盘库工期，减少因盘库封仓导致的生产延误成本，提升生产连续性。
雷达物位计故障率远低于传统接触式设备（阻旋式、重锤式、电容式），在矿山高粉尘、强振动工况下可长期稳定运行，避免因测量设备故障导致的生产停滞；
与矿山输送系统闭环联动，实现自动补料、卸料，杜绝缺料导致的洗选、加工环节中断，某矿粉洗选厂应用后，缺料停机时间从年均 50 小时降至 0 小时，洗选产能提升 12%-18%，间接创造显著产值收益。
非接触式设计无易损部件，传感器探头不易粘料、磨损，维护周期可延长至 1-2 年，仅需定期检查探头清洁度，年维护成本较传统矿用料位设备降低 75% 以上；
通过料位预警避免料仓 “满仓过载”“空仓干磨”，减少仓体变形、卸料阀堵塞、皮带机磨损等异常工况，延长料仓、卸料阀、风机、皮带机等矿山设备使用寿命；某骨料厂应用后，卸料阀堵塞次数从每年 8 次降至 1 次，风机更换周期从 2 年延长至 4 年，年设备维修和更换成本节省超 2 万元。
实时、精准的料位数据可辅助矿山制定科学的采购、排产计划，将原料库存控制在合理范围，避免过度采购导致的资金积压和仓储空间浪费；以矿粉仓为例，安装后库存可从 50 吨降至 20 吨，按矿粉 800 元 / 吨、年贷款利率 4% 计算，年节省资金占用成本 9600 元；
历史料位数据可辅助矿山分析原料消耗规律，优化生产调度和原料周转流程，进一步降低仓储、物流成本；
系统数据可与矿山 ERP、MES 系统无缝对接，实现料仓管理数字化、生产数据可视化，提升矿山整体生产管理水平和决策效率。
本方案专为矿山地面及洗选环节定制，完全适配矿山高粉尘、强振动、复杂环境的严苛工况，同时满足行业安全生产与无人化管理要求。中小型矿山企业年综合节省成本可达 15-30 万元，大型矿山企业（含洗选、加工、骨料生产环节）年节省成本可达 50-100 万元，初期设备与系统投入可在 1-2 年内快速回收。
系统不仅能实现矿山料仓的无人值守、智能管控，解决传统测量方式精度低、故障率高、人工成本高的痛点，更能从源头规避安全事故、优化生产流程、实现数字化管理，为矿山企业构建安全、高效、低成本、精益化的料仓管理体系，助力矿山行业数字化、智能化升级。
